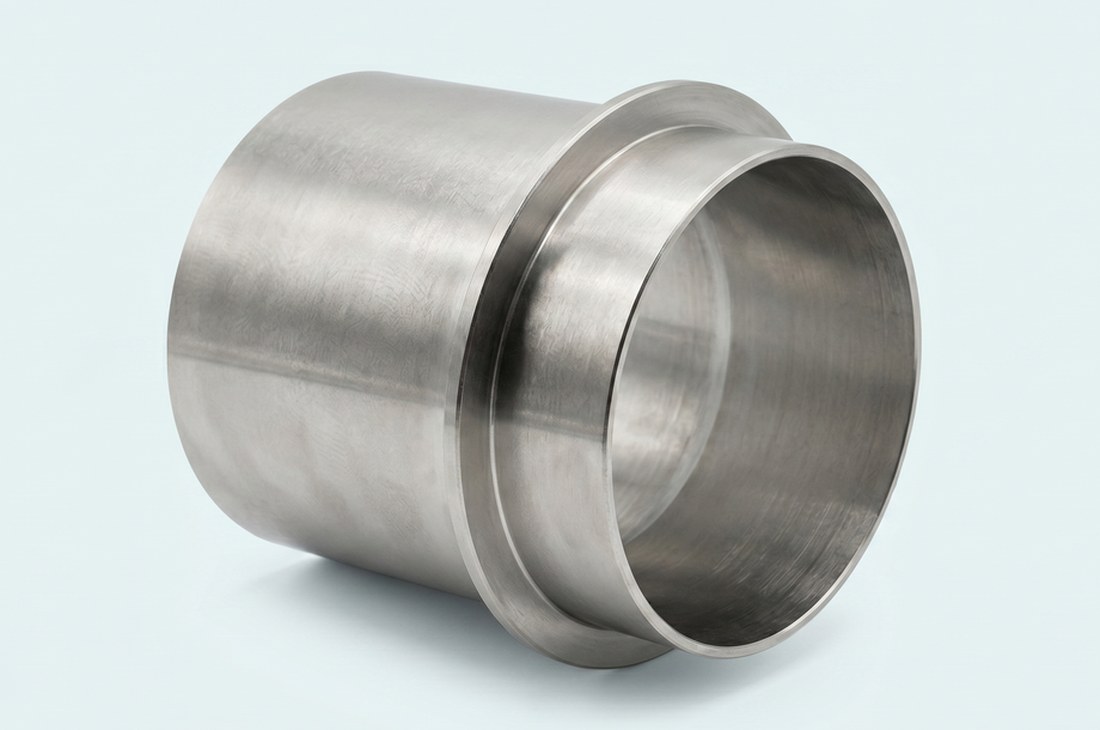

Сальники для тепловых сетей серия 3.903 КЛ-13
Сальник 3.903 КЛ-13 устанавливают в месте, где трубопровод в изоляции проходит через стену здания, тепловой камеры или другого железобетонного сооружения.
Изделие формирует правильный проем под трубу, помогает защитить узел ввода от разрушения и упрощает герметизацию зазора вокруг трубопровода. Размер сальника подбирают по наружному диаметру изоляции и требованиям рабочей документации.
- Серия3.903 КЛ-13, выпуск 0-1Скачать PDF
- Для чегопроход трубы в изоляции через стену
- Подбордиаметр изоляции по проекту
Назначение
Назначение сальников серии 3.903 КЛ-13
Сальники для тепловых сетей серии 3.903 КЛ-13 предназначены для пропуска труб с изоляцией через стены тепловых камер, зданий и железобетонных сооружений. Такие изделия применяются на участках теплотрасс, где трубопровод проходит через строительную конструкцию и требуется надежное оформление прохода без повреждения изоляции и стенового элемента.
Серия 3.903 КЛ-13 используется для труб с наружным диаметром изоляции от 265 до 1260 мм. Длина корпуса сальника фиксированная и составляет 450 мм. Изделия подходят для прямой и обратной трубы тепловой сети, а также для трубопроводов в ППУ и других видах теплоизоляции, если это предусмотрено проектом.
- условный проход трубы;
- наружный диаметр изоляции;
- количество изделий;
- требования к документам.
Конструкция
Конструкция и основные характеристики
Сальник представляет собой корпус, который устанавливается в месте прохода трубопровода через стену. Для тепловых сетей важной особенностью серии 3.903 КЛ-13 является отсутствие стопорных колец: это отличает такие изделия от сальников для инженерных сетей, где конструкция и назначение могут отличаться.
Основные характеристики:
- серия: 3.903 КЛ-13, выпуск 0-1;
- назначение: тепловые сети, теплотрассы, трубопроводы с изоляцией;
- наружный диаметр изоляции: от 265 до 1260 мм;
- длина корпуса: 450 мм;
- исполнение: для прямой и обратной трубы;
- изготовление: по рабочим чертежам серии и требованиям проекта.
Набивочные и герметизирующие материалы подбираются в соответствии с проектом и условиями монтажа. При заказе важно указать условный проход трубы, наружный диаметр изоляции, количество изделий и требования к сопроводительной документации.

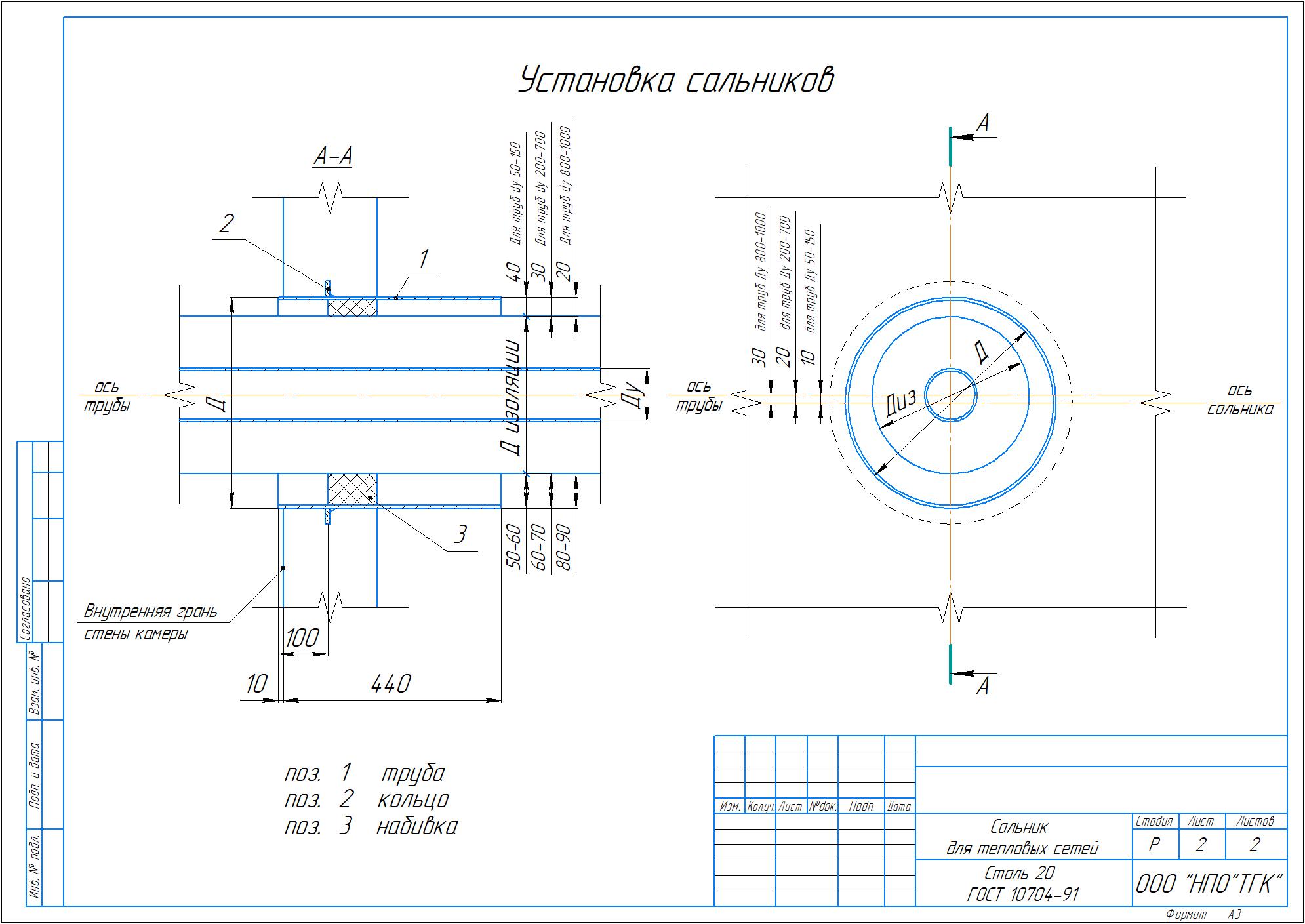

Схема
Посмотрите ключевые элементы сальника
Нажмите на отметку на чертеже или выберите пункт справа, чтобы увидеть, за что отвечает элемент конструкции.
Корпус сальника
Корпус устанавливается в месте прохода трубопровода через стену камеры или железобетонной конструкции. Он задает правильный проем под трубопровод и помогает защитить узел ввода от повреждения.
Отличие серий
Чем сальники для тепловых сетей отличаются от сальников для инженерных сетей
В серии 3.903 КЛ-13 предусмотрены изделия для тепловых и инженерных сетей. Они похожи по назначению, но отличаются конструктивно. Сальники для тепловых сетей рассчитаны на пропуск трубопроводов с теплоизоляцией и выполняются без стопорных колец. Сальники для инженерных сетей применяются для ввода других коммуникаций и могут иметь иную конструкцию.
Если в проекте указаны сальники для тепловых сетей серия 3.903 КЛ-13, при подборе нельзя заменять их изделиями для инженерных сетей без согласования с проектной организацией. Для корректного изготовления нужно передать спецификацию или указать данные из проектной документации.
Номенклатура
Типоразмеры и цены
Сальники серии 3.903 КЛ-13 подбирают по условному проходу трубы и наружному диаметру изоляции. В типовой номенклатуре для тепловых сетей применяются размеры от Ду 50 до Ду 1000, при этом наружный диаметр изоляции находится в диапазоне 265-1260 мм. Длина корпуса для всех типоразмеров составляет 450 мм.
Быстрый подбор
Подберите сальник по параметрам проекта
Выберите Ду, исполнение и количество. Ниже появятся основные размеры и текст, который можно скопировать в письмо для запроса стоимости или уточнения наличия.
- Наружный диаметр изоляции
- 265 мм
- Диаметр корпуса D
- 377 мм
- Толщина
- 6 мм
- Длина L
- 450 мм
- Масса корпуса
- 28,1 кг
- Масса набивки
- 9,6 кг
- Ориентировочная масса партии
- 37,7 кг
Расчет носит справочный характер. Для коммерческого предложения отправьте проектную спецификацию или выбранные параметры на почту.
| Ду | Исполнение | Наружный диаметр изоляции, мм | Диаметр корпуса D, мм | Толщина, мм | Длина L, мм | Масса корпуса, кг | Масса набивки, кг | Цена |
|---|---|---|---|---|---|---|---|---|
| 50 | подающая/обратная | 265 | 377 | 6 | 450 | 28,1 | 9,6 | 7 560 ₽ |
| 70 | подающая/обратная | 265 | 377 | 6 | 450 | 28,1 | 9,6 | 7 560 ₽ |
| 80 | подающая/обратная | 317 | 426 | 6 | 450 | 35,9 | 10,0 | 9 700 ₽ |
| 100 | подающая/обратная | 317 | 426 | 6 | 450 | 35,9 | 10,0 | 9 700 ₽ |
| 125 | подающая/обратная | 369 | 480 | 6 | 450 | 35,7 | 11,0 | 9 700 ₽ |
| 150 | подающая/обратная | 369 | 480 | 6 | 450 | 35,7 | 11,0 | 9 700 ₽ |
| 200 | подающая | 466 | 570 | 6 | 450 | 42,4 | 13,3 | 11 450 ₽ |
| 200 | обратная | 369 | 480 | 6 | 450 | 35,7 | 11,3 | 9 700 ₽ |
| 250 | подающая | 520 | 630 | 6 | 450 | 46,8 | 15,8 | 12 650 ₽ |
| 250 | обратная | 466 | 570 | 6 | 450 | 42,4 | 15,3 | 11 450 ₽ |
| 300 | подающая | 570 | 680 | 8 | 450 | 50,5 | 17,2 | 13 650 ₽ |
| 300 | обратная | 520 | 630 | 6 | 450 | 46,8 | 15,8 | 12 650 ₽ |
| 350 | подающая | 620 | 730 | 8 | 450 | 70,5 | 18,4 | 19 050 ₽ |
| 350 | обратная | 570 | 680 | 8 | 450 | 65,6 | 17,2 | 17 700 ₽ |
| 400 | подающая | 670 | 780 | 8 | 450 | 75,2 | 19,0 | 20 300 ₽ |
| 400 | обратная | 620 | 730 | 8 | 450 | 70,5 | 18,4 | 19 050 ₽ |
| 450 | подающая | 720 | 830 | 8 | 450 | 80,1 | 20,9 | 21 650 ₽ |
| 450 | обратная | 670 | 780 | 8 | 450 | 75,2 | 19,0 | 20 300 ₽ |
| 500 | подающая | 760 | 870 | 8 | 450 | 83,9 | 23,9 | 22 650 ₽ |
| 500 | обратная | 720 | 830 | 8 | 450 | 80,1 | 20,9 | 21 650 ₽ |
| 600 | подающая | 860 | 970 | 8 | 450 | 93,5 | 24,1 | 25 250 ₽ |
| 600 | обратная | 760 | 870 | 8 | 450 | 83,9 | 23,9 | 22 650 ₽ |
| 700 | подающая | 960 | 1070 | 8 | 450 | 103,2 | 26,0 | 27 900 ₽ |
| 700 | обратная | 860 | 970 | 8 | 450 | 93,5 | 24,1 | 25 250 ₽ |
| 800 | подающая | 1060 | 1170 | 8 | 450 | 112,7 | 27,3 | 30 450 ₽ |
| 800 | обратная | 880 | 990 | 8 | 450 | 95,4 | 25,0 | 25 800 ₽ |
| 900 | подающая | 1160 | 1290 | 8 | 450 | 124,3 | 29,2 | 33 600 ₽ |
| 900 | обратная | 980 | 1110 | 8 | 450 | 106,9 | 26,7 | 28 900 ₽ |
| 1000 | подающая | 1260 | 1390 | 8 | 450 | 133,8 | 31,5 | 36 100 ₽ |
| 1000 | обратная | 1080 | 1210 | 8 | 450 | 116,6 | 27,8 | 31 500 ₽ |
Изготовление
Производство и комплектация

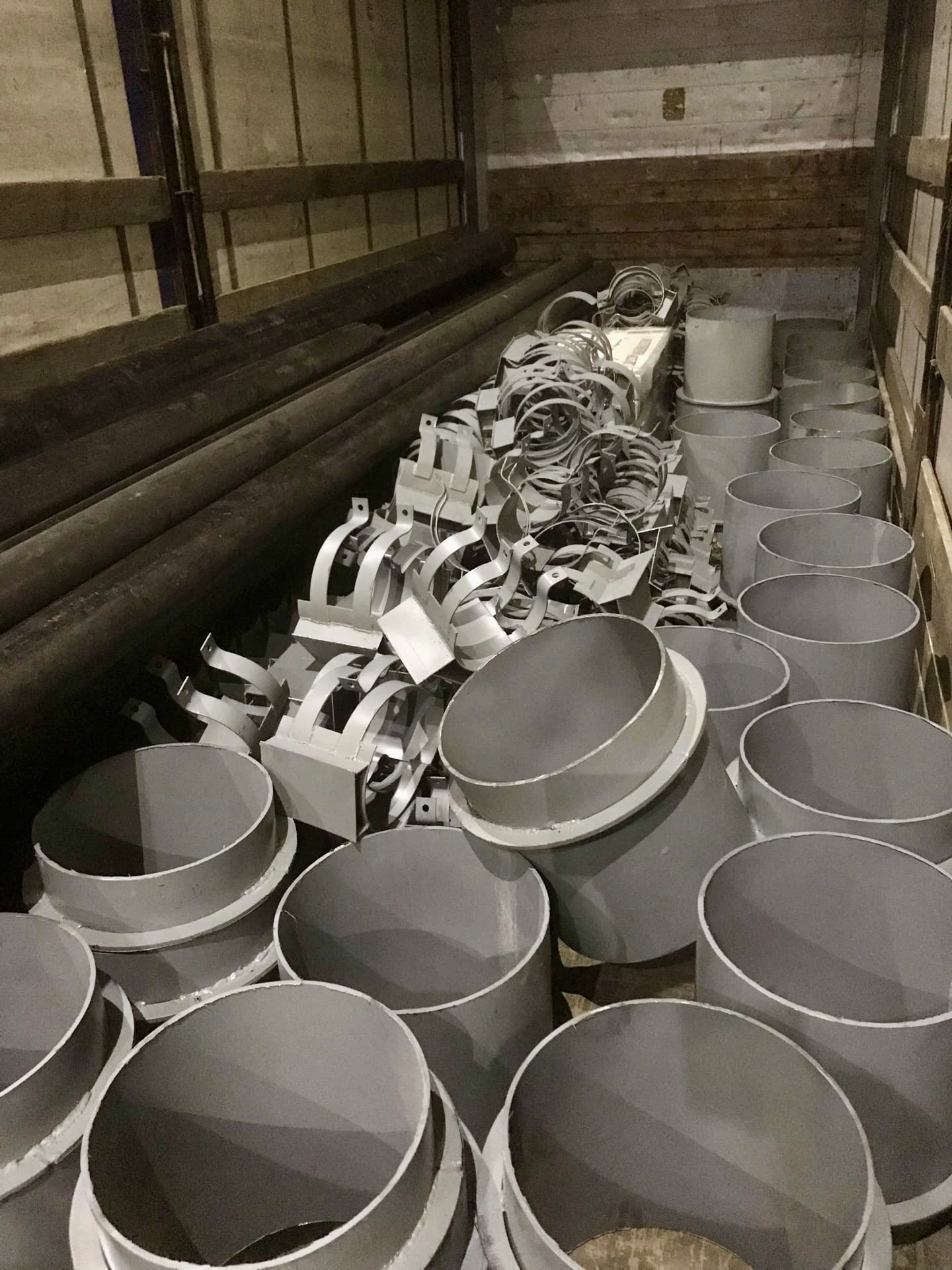

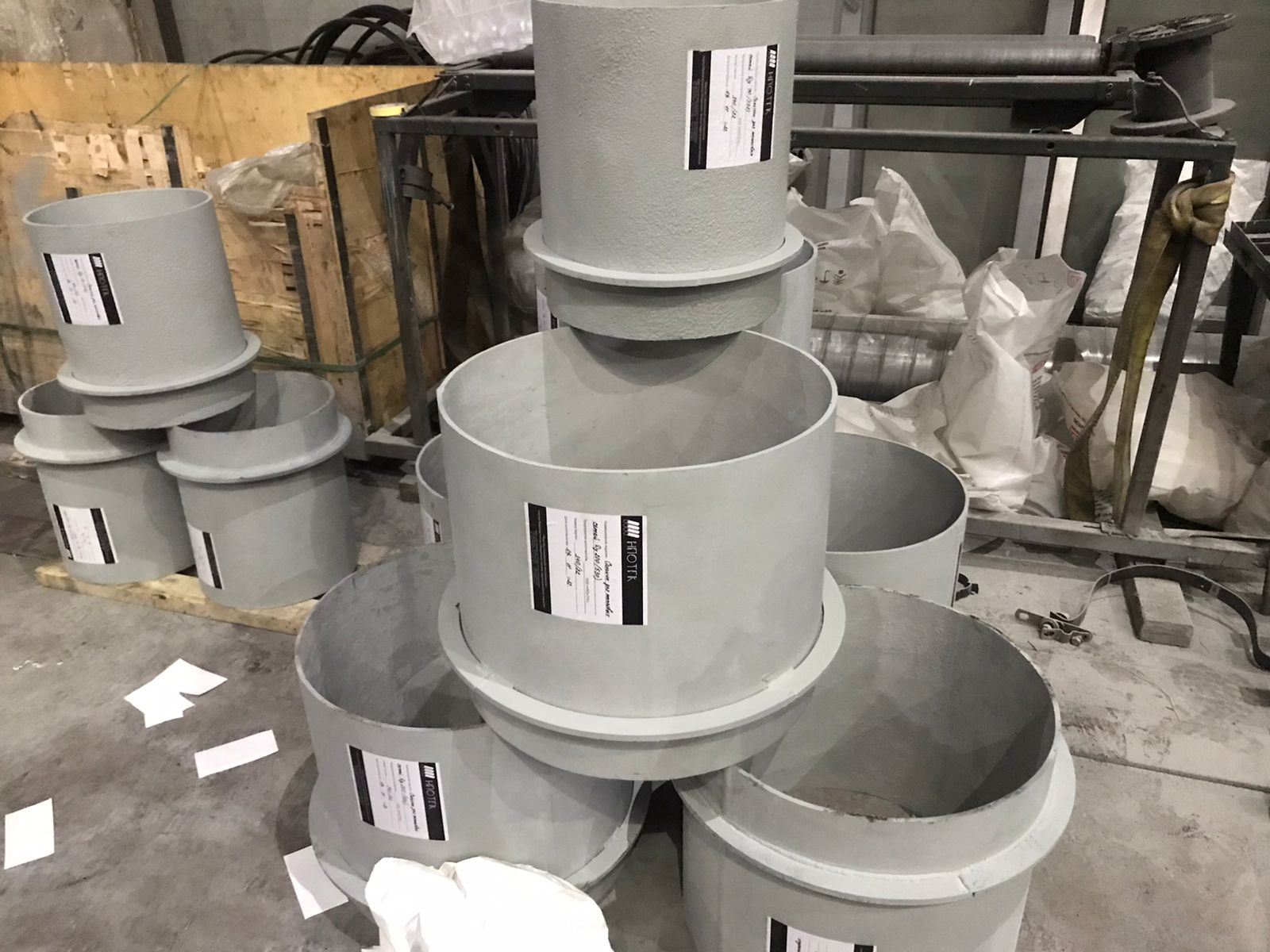

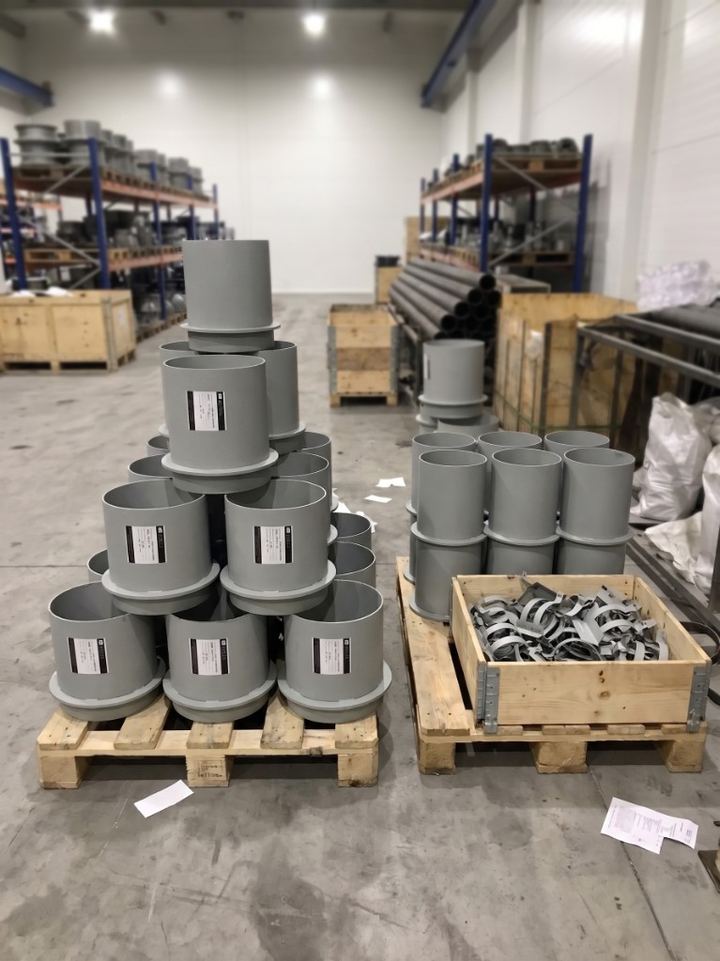

Мы производим сальники для тепловых сетей на собственной производственной базе. Изделия изготавливаются по рабочим чертежам серии, проходят контроль геометрии и комплектуются сопроводительными документами. По запросу предоставляются паспорта на изделия.
Возможна поставка сальников для одного объекта или партии изделий по спецификации. Срок производства зависит от текущей загрузки и объема заказа, поэтому его лучше согласовывать при расчете заявки. Если в проекте указаны дополнительные требования к покрытию, упаковке или отгрузке, эти условия нужно передать вместе со спецификацией.
Заявка
Как заказать сальники для тепловых сетей
Чтобы рассчитать стоимость и подготовить заказ, отправьте заявку с проектной спецификацией или укажите основные параметры: серия 3.903 КЛ-13, выпуск 0-1, Ду трубы, наружный диаметр изоляции, количество изделий и город доставки.
После проверки данных мы подготовим коммерческое предложение, согласуем производственный график и организуем отгрузку. Поставляем сальники для тепловых сетей по Санкт-Петербургу, Ленинградской области и во все регионы России транспортными компаниями.
FAQ
Частые вопросы
Какая длина у сальника серии 3.903 КЛ-13?
Для сальников этой серии длина корпуса фиксированная и составляет 450 мм.
Для каких диаметров изоляции подходят сальники?
Для тепловых сетей серия применяется для труб с наружным диаметром изоляции от 265 до 1260 мм. Точный типоразмер выбирают по проекту.
Можно ли заказать сальники по индивидуальной спецификации?
Да, при наличии проектных данных возможно изготовление партии под объект. В заявке нужно указать размеры, количество и требования к документам.
Чем подтвердить качество изделий?
По запросу предоставляются паспорта на изделия и сопроводительные документы. Дополнительные требования к контролю качества согласуются до запуска партии в производство.
